1. (通过) 多变量厚度分析设计最优化OLED器件

在设计、制造OLED器件时，各个层的厚度和材料特性是影响光效的重要因素，因此研究分析层厚度对光效的影响，已经成为OLED设计制造过程中必须要考虑的一个重要部分。而实验的方法，由于沉闷乏味的计算和重复的劳力投入，对光效的预算过程浪费大量的时间，很难实现有效且快速的创新设计。

ExpertOLED只需要一次仿真就可以快速展示每一层厚度变化对光效的影响，从而大大减少了不必要的重复劳力过程。

2. 光泄露检测与分析解决方案

在白光OLED制造中，像素点之间的光泄露是非常严重的问题。ExpertOLED可以仿真光在内部的传播路径并计算出光泄露的总量，从而可以帮助用户找到领先的解决光泄露的优化方案。

3. 电致发光效应

ExpertOLED可以仿真当给OLED加电压或电流时，评估其总的发射功率、电流分布、电子和空穴的浓度以及能带的弯曲情况等。

ExpertOLED工作流程

领先的步：材料设置

拟合设置：为了减少运行时间并增加仿真精度，ExpertOLED软件使用的是Lorentz – Drude模型。用户可以快速得到精确的结果。

第二步：几何结构

1. 灵活的结构建模：各种图案的直观图，例如各种各样的镜头、光栅、扩散薄膜等

2. 基于实际制造过程的简单建构建模：通过模拟时间过程的友好操作界面生成简单的结构。

第三步：画网格：自适应网格技术

自适应网格技术在大尺寸物理结构领域，可以大大减少仿真运行的时间，大大节省计算的内存。

第四步：光学求解器设置

1. 实现白光OLED的仿真

用串联结构结合滤光片，用户可以设计白光OLED。ExpertOLED可以帮助用户进行光色分析，简便地实现白光OLED。

2. 光线追踪结合FDTD算法

对于平板仿真，在OLED中综合对微观和宏观的光学仿真是必须的。ExpertOLED在FDTD算法基础上添加了光线追踪功能，因此可以实现对宏观光学的仿真。在FDTD算法中添加光线追踪技术，对平板类型的仿真是可行的。

3. 光吸收

可以计算评估每层或总的吸收。

第五步：查看分析结果

在浏览器中可以查看各种输出结果和分析工具。

ExpertOLED 可以实现对OLED的电学和光学特性分析。快速、高精度且对对计算机的内存需求少，在个人机上就可以实现仿真计算。

ExpertOLED具有：

1. 各种各样的检测器

ExpertOLED拥有各种形状的检测器，比如点监视器、线监视器、杯状、圆形和方形监视器等。用户可以检测结构中任何位置的光。

2. 多核并行计算

多核并行计算可以大大提高计算速度。用户可以根据需要，使用不同数量的CPU数。

3. 多种边界条件

为了是仿真匹配实际过程，ExpertOLED提供了多种边界条件，比如PML (完美匹配层边界条件)边界条件、PBC (周期边界条件)边界条件、ABC (吸收边界条件)边界条件和SBC (散射边界条件)边界条件等。

4. 1维 OLED仿真

操作界面友好，可以实现快速仿真且可以输出各种结果。

5. 3维 OLED仿真

在个人机上复制（实现）实际模式的各种图案视图

Expert OLED 3D OLED 光学仿真

1. 为什么要进行3D的仿真：

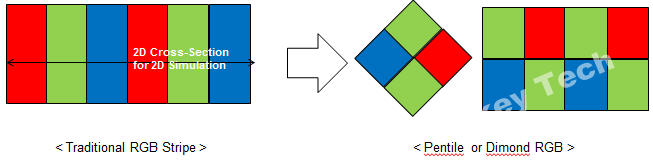

● 更高分辨率的要求：每一个子像素的结构尺寸是小的，而且排列是多种多样的

●2D的仿真无法覆盖像素结构的排列以及它们之间的相互影响

●为了更好的理解和评估方案，3D的仿真越来越重要

2. 3D光学仿真的优点:

●结构：直接通过掩膜信息生产结构

●拟合：最优化的高精度有机材料

●大角度斜入射的高精度仿真

●最优化的操作界面

前处理/设计过程：基于实际制造过程的结构生成

后处理过程：输出多种想要的结果
