1. 计算工况和几何模型设置

参数化几何建立输入

上壁面

前缘A点坐标(0,0)

领先的级压缩面AB为直线段，长度1m，倾角-5°

第二级压缩面BC为等熵压缩面，气流偏转角10°，等熵波汇聚点x=4.25

连接段CD为三次曲线，C点处与BC相切，终点D坐标(5,-0.9)，终点切线水平。

出口段DE为直线段，终点E坐标(5.5,-0.9)

下壁面

前缘F点坐标(4.3，-1.14)

唇口段FG长度0.4，倾角-5°

转平段GH水平，终点x坐标5.5

2. 计算结果

波系理论计算结果

通过性能统计可以验证理论模型和传统CFD计算的一致性。

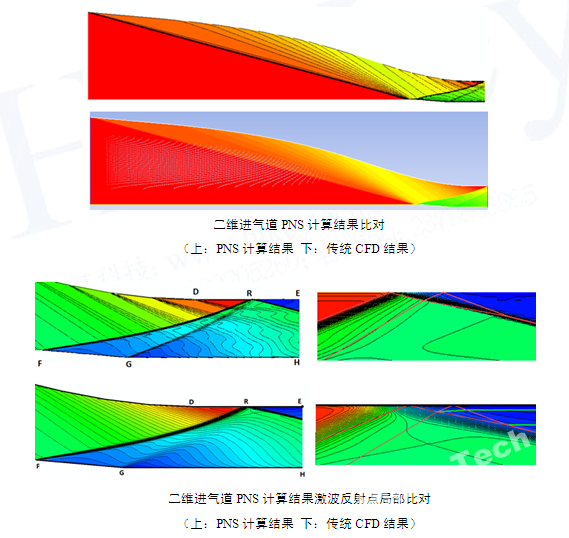

PNS理论计算结果

对比R1R2附近的PNS结果和传统CFD结果，两者在领先的个激波反射上和理论模型一致。G点转平激波较弱，PNS结果由于网格数更高，因此更为清晰，而在传统CFD结果的马赫数云图中很难看出来。

对比不同点流动参数，激波识别结果，理论模型、PNS计算和传统CFD计算结果一致。
