1.主要功能

1.1Simcenter FLOEFD EMAG模块

借助Simcenter FLOEFD 2021.1中的这个新模块，可以模拟交流（AC）和电磁（EM）（低频）效果。该模块基于Simcenter MAGNET网格划分器和求解器技术，并通过考虑由于交流和电磁现象（如接近度，集肤效应等）引起的欧姆和铁（铁芯）损失，从而提高了热模拟的准确性。瞬态和时间-支持谐波（正弦波形）分析以及永磁体。定义了电磁分析和CFD分析，并通过交换功率（欧姆损耗和铁损）和温度场进行了CFD-EM联合仿真。要使用此功能，需要“Simcenter FLOEFD EMAG”模块。

1.2Simcenter FLOEFD结构模块

借助Simcenter FLOEFD 2021.1中的此新模块，可以执行线性静应力分析和模态频率分析。FE解算器中的分析类型范围包括：对载荷的静态响应，热膨胀和强制变形以及特征值的确定。特殊的Smart PCB FE模型允许对PCB进行准确，及时的应力分析，同时考虑到来自原始EDA文件的PCB内部结构的所有细节，无需任何简化即可解决走线和过孔，并且无需在CAD中创建明确的几何形状。结构分析和CFD的直接集成可以通过自动使用CFD结果进行结构分析的复杂模拟，而无需将CFD结果额外转换为外部有限元分析（FEA）软件。Simcenter FLOEFD压力和温度结果自动用作结构分析的载荷，从而最大程度地减少了工作量和时间。此外，可以将Simcenter FLOEFD结构项目另存为Simcenter Nastran项目，以进一步模拟Simcenter FLOEFD中不能实现的复杂结构分析。要使用此功能，需要“Simcenter FLOEFD Structural”模块。

1.3新的电子制冷特定功能

Simcenter FLOEFD 2021.1具有一些专门用于电子制冷应用的新功能：

1.3.1PCB焦耳热：Simcenter FLOEFD-HyperLynx协同仿真。

Smart PCB模型可以通过Simcenter FLOEFD-HyperLynx（v2.8 Update 1和更高版本）共同仿真。Simcenter FLOEFD可以从HyperLynx DC压降仿真中获取功率图，并执行热分析。然后，它可以将温度图返回给HyperLynx，以更新电气仿真并更新Simcenter FLOEFD的功率图。另外，也可以将从HyperLynx DC压降仿真导出的功率图导入到Simcenter FLOEFD中，以进行单向数据交换。

利用此功能，不仅可以计算导线，开关或详细定义的进口PCB的手动定义条件下的焦耳热，还可以利用HyperLynx的DC压降仿真的准确性并实现更精确的PCB热仿真。

1.3.2智能PCB：为每一层定义材料

可以分别为每一层设置电介质、导体和通孔填充材料。增加了材料选择的灵活性，因此与实际的PCB设计更加紧密地结合在一起，并提供了更精确的热仿真。

1.3.3智能PCB：按需更新节点数和最小节点大小

可以按需更新评估的节点数。可以防止自动更新，从而极大地节省极其复杂的PCB的编辑时间。显示最小节点大小，以提供有关PCB分辨率的信息。

Simcenter FLOEFD EDA Bridge将PCB零件保存到NX的文件夹中

Simcenter FLOEFD EDA Bridge生成的零件可以保存到特定文件夹中。在“工具”下的“选项”下，可以指定使用默认文件夹还是自定义文件夹。默认情况下，所有零件均保存到模型文件夹中。使用特定文件夹需要调整某些NX设置。将特定文件夹保留为空会将所有零件放入项目文件夹。此功能仅在“Simcenter FLOEFD for NX”中可用。

1.3.4网络组件（DELPHI模型）加热功率依赖性

增加了网络组件加热功率的时间、目标和参数依赖性。网络组件是半导体的DELPHI紧凑模型表示形式，该功能允许对其他边界条件进行更多控制和互连。

1.3.5Linux上的BCI-ROM FMU导出

可以使用Results_Exporter.exe命令在Linux计算机上导出BCI-ROM FMU模型。

1.3.6BCI-ROM导出到VHDL-AMS

BCI-ROM模型可以以IEEE标准1076.1 VHDL-AMS格式导出。这种格式使Simcenter FLOEFD与许多一维和功能原理图电路仿真工具兼容，例如Siemens EDA的SystemVision Cloud。

1.3.7缩短了电子冷却仿真的求解时间

默认停止条件和计算域大小针对电子冷却应用进行了优化。优化了用于目标分析的默认进行次数，以避免由于不必要的高行进最大需求而导致的过度计算。而且，默认的计算域大小会减小以适合典型的电子设备冷却外部分析。如果使用默认设置，这两个更改都会缩短计算时间，同时保持较高的准确性。电子设备的冷却应用被定义为具有传导和重力且初始速度设置为零的任务。

1.4新的照明特定功能

Simcenter FLOEFD 2021.1具有一些专门用于照明应用的新功能：

1.4.1LED脉宽调制

可以为热电光LED模型建模脉宽调制。脉冲宽度调制广泛用于照明中以控制LED的亮度。可以按百分比设置占空比，这样可以更轻松，更准确地定义LED边界条件，从而可以实现更精确的仿真。

1.4.2LED正向电流目标

可以将正向电流设置为LED特定目标，以将驱动电流用作其他方程式目标的参数。这允许边界条件和更高级的目标定义之间更加复杂的相互依赖性。

1.4.3用于光致发光和米氏散射的荧光粉颗粒

可以模拟磷光体颗粒的光致发光和米氏散射。磷光体颗粒通常用于制造白光LED，因为它们可以将蓝光转换为黄光。当某些蓝光不变地通过磷光体时，黄光和蓝光会产生白光（添加混合）。光致发光是一种过程，在此过程中，特定光谱范围的光被材料吸收，然后以更长波长的不同光谱范围重新发射。考虑了发光效率的温度依赖性。可以建模更详细的LED模型以及激光灯，在这种情况下，最初的蓝光会转换为白光。因此，此功能提高了此类照明应用程序的仿真能力以及结果的准确性。

1.4.4具有多角度输出的远场图

可以为用户定义的方位角输出发光强度。在考虑各种角度时，这使后处理变得容易得多。

1.4.5坎德拉单位

近场图，为发光强度添加坎德拉（cd）单位。

1.5新的预处理特定功能

Simcenter FLOEFD 2021.1具有一些专门用于预处理的新功能：

1.5.1检查几何形状改进

对于“改进几何形状处理”模式，可以创建实体和流体实体。（不适用于CATIA V5版本的Simcenter FLOEFD）

1.5.2热源对电池温度的依赖性

可以根据局部（电池）温度指定比功率[W/m3]作为代表表格/图形的F（T）定义或公式。此功能使定义更详细的热负荷成为可能，并扩展了对热源的复杂依存关系的定义。

1.5.3丢失或受抑制的参考可以删除。

可以决定是否应从选择中自动删除丢失或受抑制的参考几何图形（实体，面，边，点），从而能够更快地解决此类丢失的参考中的边界条件错误。

1.6新的求解器增强功能：改进了SmartCell“薄通道”技术

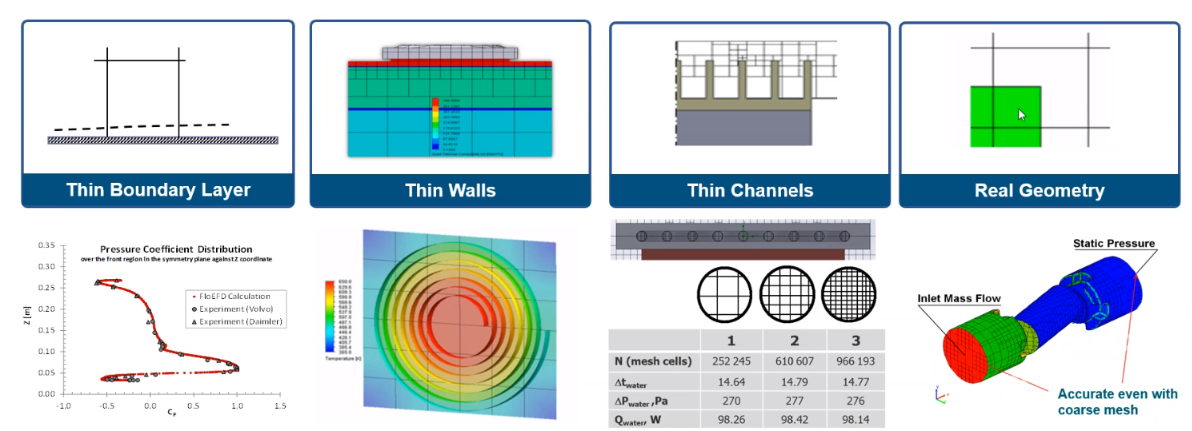

薄通道技术是Simcenter FLOEFD中用于克服狭窄通道（例如管道）和散热片之间的高网格数要求的经验模型之一。现在，在层流湍流过渡区已经对该技术进行了改进。从而在这种薄通道中产生比以前更精确的结果，甚至比详细的网格分辨率更快。

1.7新的后处理特定功能

Simcenter FLOEFD 2021.1具有一些专门用于后处理的新功能：

1.7.1方程目标的RANGE功能

新的RANGE功能可以在计算的任何时刻获取目标值。可以对瞬态系统的复杂行为建模，例如基于温度传感器的功率降额。请查看在线帮助，以获取有关如何应用RANGE功能的更多信息。

1.7.2结果树中的场景图

新的场景图会记住所有显示的图，模型方向，缩放和零件可见性。在场景之间切换，显示场景中保存的图，并设置相应的模型显示，缩放和方向。这项新功能可实现更快的后处理操作，并保存喜欢的场景设置。

1.7.3比较工具中的合并图

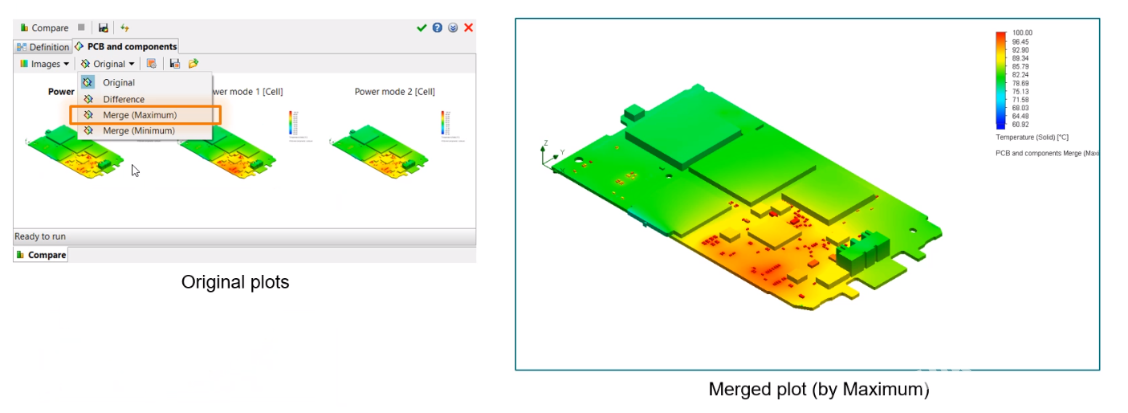

可以将来自不同项目的比较图（在“比较”工具中）合并为一张图像，以立即查看关键结果。可以合并为几种设计案例或几种功率模式制作的轮廓图。例如，基于最大值的合并图在一张图片中显示了所有设计案例的最高温度。差异图以图形方式显示了从一种特定情况到参考情况的差异。这样可以更快速，更直接地比较各种项目和设计，以帮助做出决定遵循哪个设计路径的决策。

1.7.4比较工具中的结果摘要

将结果摘要添加到比较工具和参数算例中。允许包含不同单元类型的网格计数信息。

1.7.5瞬态浏览器中的磁通图

可以在Transient Explorer动画中可视化磁通图。可以查看不同组件之间或环境中的热量值和方向如何随时间变化。

1.7.6在计算运行后添加方程式目标

在计算运行后基于定义的目标和边界条件参数添加方程式目标。无需重新运行或继续运行仿真即可执行目标计算。因此，如果忘记了在运行模拟之前定义压力损失或阻力系数方程式目标，现在也可以随后进行。也可以修改方程式，以防万一定义错误。

1.7.7裁剪区域应用于表面参数

在评估曲面参数时使用“作用区域”。可以使用“裁切区域”仅评估感兴趣的一部分表面的参数，增强了后期处理的灵活性。

1.7.8“另存为”功能的命名视图和默认设置

在“另存为”视图方向中支持命名视图。还可以在“工具”，“选项”下调整已保存图像的背景色的默认设置，从而使后期处理更加轻松。

1.7.9导出为FLD格式

可以使用字段（FLD）格式将Simcenter FLOEFD稳态和瞬态结果作为数据字段导出到Simcenter 3D，以便在Simcenter 3D中执行高级的热结构分析，例如非线性粘塑性蠕变分析。通过更直接的指向Simcenter 3D文件类型的链接，可以利用更平滑的指向Simcenter 3D模拟的链接。

1.7.10求解器信息日志的改进

重组了求解器信息日志（.info）文件。日志文件具有网格信息，并且可以为Linux运行以及在关闭CAD系统时创建。

2.许可服务器和授权码

此版本使用Mentor标准许可v2019_3。v2019_3需要一个运行在v11.16.4或更高版本上的FLEXnet许可证服务器。如果使用浮动许可证，则需要相应地更新许可证服务器。

此版本不需要更改授权代码。对于新增的两个模块，授权代码如下：

• 285169   Simcenter FLOEFD EMAG Op SW
• 285168   Simcenter FLOEFD Structural Op SW

3.配置要求

• Microsoft Windows 7 Professional, Ultimate or Enterprise 64-bit edition, Microsoft Windows 10 Pro or Enterprise 64-bit (tested with v1909)
• Microsoft Windows 7 Professional, Ultimate or Enterprise 64-bit edition, Microsoft Windows 10 Pro or Enterprise 64-bit (tested with v1909)
• For solver: Microsoft Windows 2019 Server x64, Microsoft Windows 2012 Server x64, Windows 2012 Server R2 x64, Linux RHEL 6.6, RHEL 7.3, RHEL 7.6, Windows Server 2016, Windows Server 2016 with HPC Pack 2016, Linux SUSE SLES 11 SP3, SUSE SLES 12 SP0
• Microsoft Office 365, Microsoft Office 2019, Microsoft Office 2016, Microsoft Office 2013
• 8 GB RAM minimum, more recommended
• 8 GB of free hard disk space, more required for simulation models
• Localized languages: French, German, Japanese, Korean, Turkish, Simplified Chinese, Russian
